臭氧气水混合技术及产品介绍

氧气水混合装置介绍

高性能臭氧氧化法处理效果的主要因素除污染物的性质、浓度、臭氧投加量、溶液pH值、温度、反应时间外，气态O3的投加方式亦很重要。O3的投加通常在混合反应器中进行。混合反应器（接触反应器） 的作用有二；①促进气、水扩散混合；②使气、水充分接触，迅速反应；③增长臭氧气体在水中的停留时间；设计混合反应器时要考虑臭氧分子在水中的扩散速度和与污染物的反应速度。当扩散速度较大，而反应速度为整个臭氧化过程的速度控制步骤时，混合接触器的结构形式应有利于反应的充分进行。属于这一类的污染物有烷基磺酸钠、焦油、CODcr 、BOD5、污泥、氨氮等，反应器可采用微孔扩散板式鼓泡塔。当反应速度较大、扩散速度为整个臭氧化过程的速度控制步骤时，结构型式应有利于臭氧的加速扩散。属于这一类的污染物有铁（II）、锰（II）、氰、酚、亲水性染料、细菌等，一般净水处理可采用喷射器作为反应器，效果较为理想。

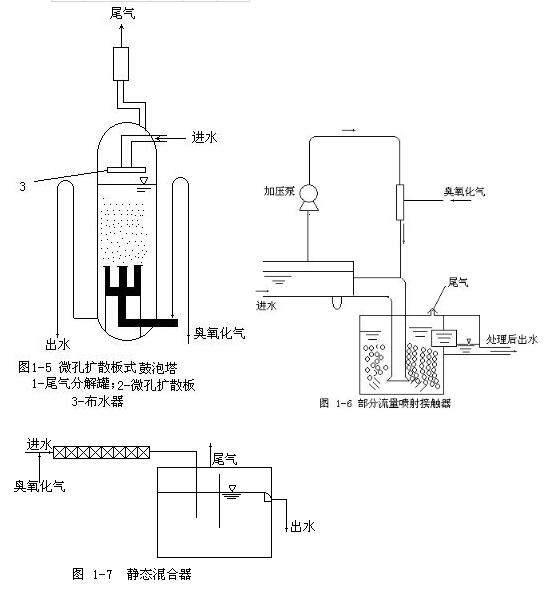

微孔扩散板式鼓泡塔见图1-5。臭氧化气从塔底的微孔扩散板（孔径约15～20um）喷出，与废水逆流接触；塔中可装填瓷环、塑料环等填料，以改善水气接触条件。这种设备的特点是可较长时间保持一定的臭氧浓度，有利于臭氧与水中污染物充分反应。此外，该设备具有较大的液相容积，气量调节容易。

部分流量喷射接触器见图1-6 。高压废水通过水射器而将臭氧化气吸入水中，这种设备的特点是混合充分，但接触时间较短。近来，又出现了一种静态混合器（图1-7）。静态混合器也叫管式混合器，是在一段管子内安装了许多螺旋桨叶片，相邻二片螺旋桨叶片有着相反的方向，水流在旋转分割运动中与臭氧接触而产生许多微小的旋涡。使水气得到充分的混合。这种混合器的传质能力强，臭氧利用率可达87%（微孔扩散式为73%），且耗能较少，设备费用低，我公司生产的具备高性能混合效果同时融入曝气混合及射流混合一体化装置又增加了静态混合装置（见产品导航--气水混合装置）大大提高在饮用水消毒中气水混合效率。

由于臭氧气体是通过高能耗方法产生的，臭氧接触的经济效益也非常重要。接触系统的适当成本—效益评价中要认真考虑的是：

(1)实际溶解的臭氧量；

(2)接触器在溶质和(或)悬浮物反应方面的效率；

(3)接触或扩散装置运行需要的能量；

(4)不同接触器各自特有的维护工作：

(5)运行处理的费用。

为了更高程度的混合或充分剪切以产生界面面积，可以使用采用混合罐、静态混合装置及轴向混合器(管道混合器)与之配合。

代表设备：FKL-YWS型高浓度臭氧水杀菌消毒设备

采用气体过滤装置、高浓度制氧机气源、臭氧发生装置、静态混合装置及动态混合和一体化集成技术。

FKL-YWS型高浓度臭氧水杀菌消毒设备主要技术特点:

● 臭氧浓度高达1mg/L 、 2mg/L 、 3mg/L 、 4mg/L -10ppm，可替代化学杀菌剂及紫外线灭菌。

● 采用PSA制氧机气源，所以臭氧浓度高，避免了用空气源时产生的氮氧化物，入应用在饮用水处理时产生的氮化物可能会影响水质口感，采用制氧机气源的设备水质口感比较甘甜。

● 新一代的气隙电晕放电单元，效率高，体积小，高频特性好，工作稳定，产生的臭氧浓度高。特殊设计的臭氧吸收 装置，对残余的臭氧气体进行实时分解，彻底解决了臭氧对工作空间造成的污染问题。

● 氧气源 —— 臭氧 —— 水处理合成化设计，气水混合采用进口国内先进南方气液混合泵（涡流叶轮混合器），混合效果好。本机接水接电即可使用，无外接设备，操作方便。

● 低噪声，可移动，使用操作便捷，工作环境好。控制面板人性化设计，操作简单、方便。
备注：此设备一般适用于高浓度臭氧水消毒处理1-2T/h水量，如需更高水量时采用我公司混合塔形式帮客户配置不同方案的高浓度臭氧水全套设备。
