臭氧气水混合塔、融合装置

                                                                                316不锈钢汽水射流混合装置

        杀菌消毒净化为水处理主要功能，杀菌消毒水净化主要取决于臭氧混合装置包括臭氧气源与汽水混合装置两部分。臭氧发生器应提供足够浓度与产量的臭氧设备，混合装置以高效率使臭氧溶解搅拌在水中，即达到一定的臭氧溶解度。因此，一台好的臭氧发生器必须要有优良的气水混合装置，使臭氧能高效地和水混合达到汽水雾化作用，使水中的臭氧溶解度能满足完全杀菌消毒。
几种常见的混合装置比较：

一、传统的曝气法---历史悠久的传统混合方法。（布气板法、鼓泡塔法同理）

运行方式---气水顺流、逆流或多级串联交迭逆顺流，连续运行或间断批量运行。优点：能耗较低。缺点：喷头堵塞时布气不均匀，混合差，需要大型空压机和昂贵的氧化反应塔。

二、著名的文丘里射流混合法---安全、高效的混合方法。

运行方式---气水强制混合。优点：投资少，混合好，接触时间短，经射流混合器后臭氧在水中的臭氧浓度可为曝气法的数倍。本公司生产的气水射流混合器采用坚固的耐臭氧PVDF材料加工成形，体积小，使用方便，而且配有单向阀。

三、强效气水混合装置---安全、节能、效率极高的混合方法，为本公司研制的最新产品。

运行方式---充分利用水的紊流产生较大的负压，将臭氧吸入，安装独特的静态混合装置在混合腔内产生涡流、旋转并相互碰撞，切碎气泡起到微气泡与水高度混合作用。经实际使用证明，一级臭氧吸收率达90%以上，在相同臭氧发生系统的情况下，水中的臭氧溶解度为文丘里射流混合器的2倍左右。如利用本公司的FKL-6G臭氧发生系统处理2T水，水中的臭氧溶解度可达0.8--1.0mg/L以上。

强效气水混合器外体采用304不锈钢制作，内腔采用316不锈钢和部分耐臭氧ABS材料制作，FFKL系列内腔采用不锈钢和耐臭氧PVDF材料制作，产品坚固耐用，无机械故障免维修，运行安装方便，为目前投资最少，混合效果最好的设备。
技术参数、图表

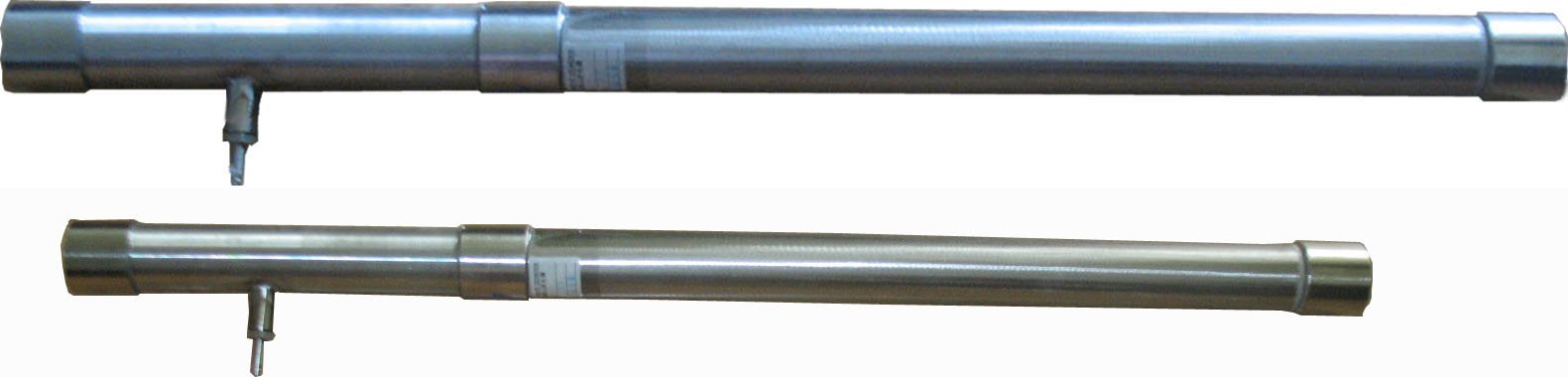

型号：FFKL-2TF, 尺寸：长650×Φ40mm

产品图片

二、高效臭氧混合塔----采用高效低压混合，在国际上为可口可乐，康师傅等大型饮料企业广泛采用。在臭氧设备不变的情况下，使混合效率得到大幅度的提高，跟传统的曝气混合塔相比，至少提高80%以上，水中臭氧浓度可以达到10mg/l以上。

1. 高效混合接触塔：直径600mm、800mm、1000mm、1200mm,1500mm,高度2500mm，不锈钢厚度≥2.5mm,304不锈钢（可以订做316不锈钢）。

高效混合接触塔内部结构示意图中未画出。进出水口尺寸为内丝DN50--DN200，自动排气阀口尺寸为内丝1/2英寸（4分）。

2.全套含高效混合接触塔，气水强力混合器，自动排气阀,不锈钢防回水筒。不锈钢加压泵另配。

臭氧混合塔
